Всё, что литейное - ЭТО МЫ !
Ищете замену импортным
материалам для металлургии?
- Бесплатные образцы нашей продукции для проведения испытаний.
- Бесперебойные поставки нашей продукции.
- Вся продукция на складе.
- Отгрузка на следующий день после оплаты.
- Работаем с НДС.

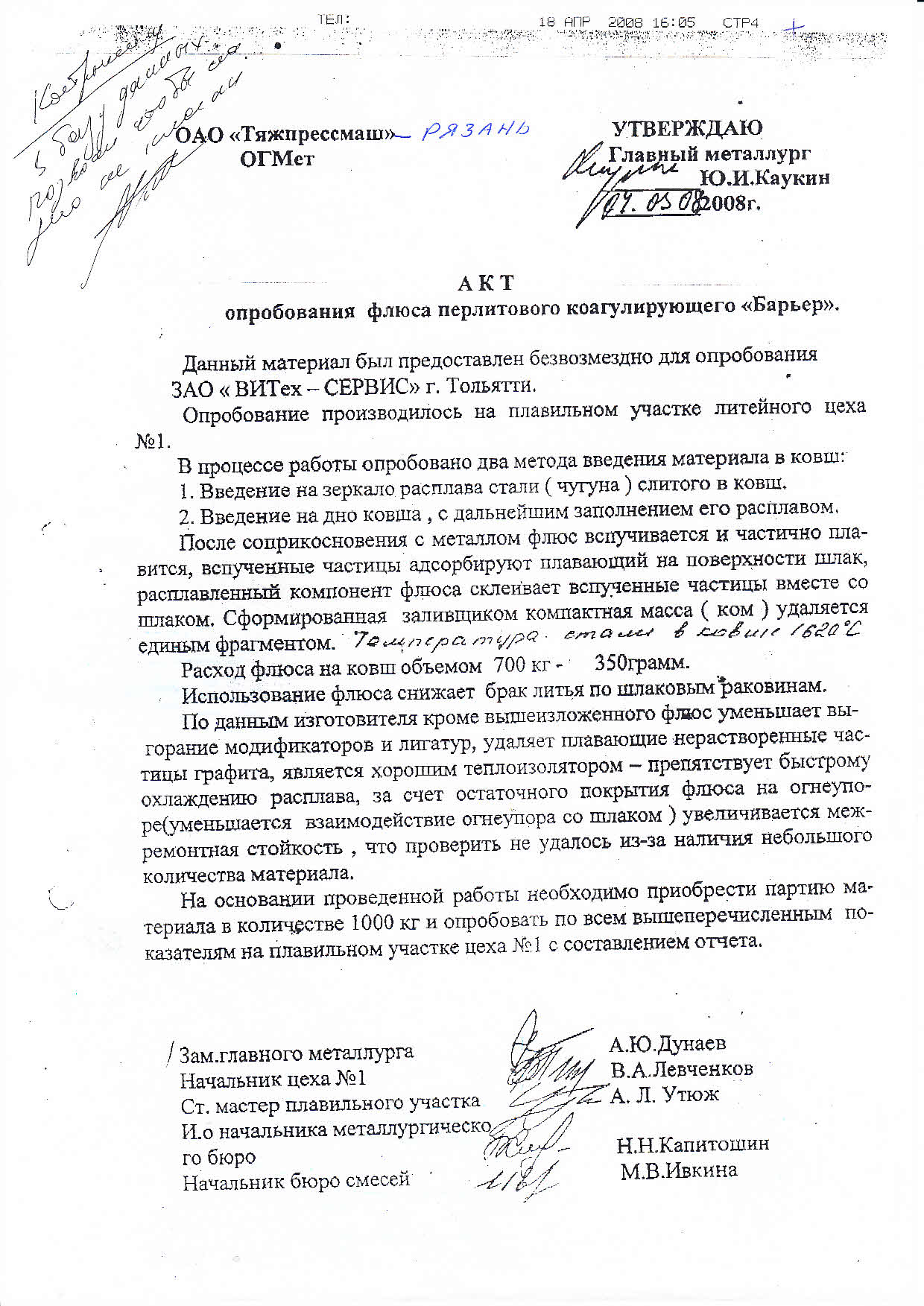

- Уменьшает выгорание модификаторов и лигатуры, повышает их усвоение.
- Удаляет мелкие частицы графита, остатки модификаторов и лигатуры.
- Препятствует быстрому охлаждению расплава.
- Смягчает и разрыхляет шлаковый пояс.
- Снижает скорость образования шлакового пояса.
- Увеличивает стойкость футеровки.
- Снижает брак по шлаковым включениям.
- Совместим со всеми модификаторами и легирующими добавками.
- Не влияет на физико-химические свойства металла.

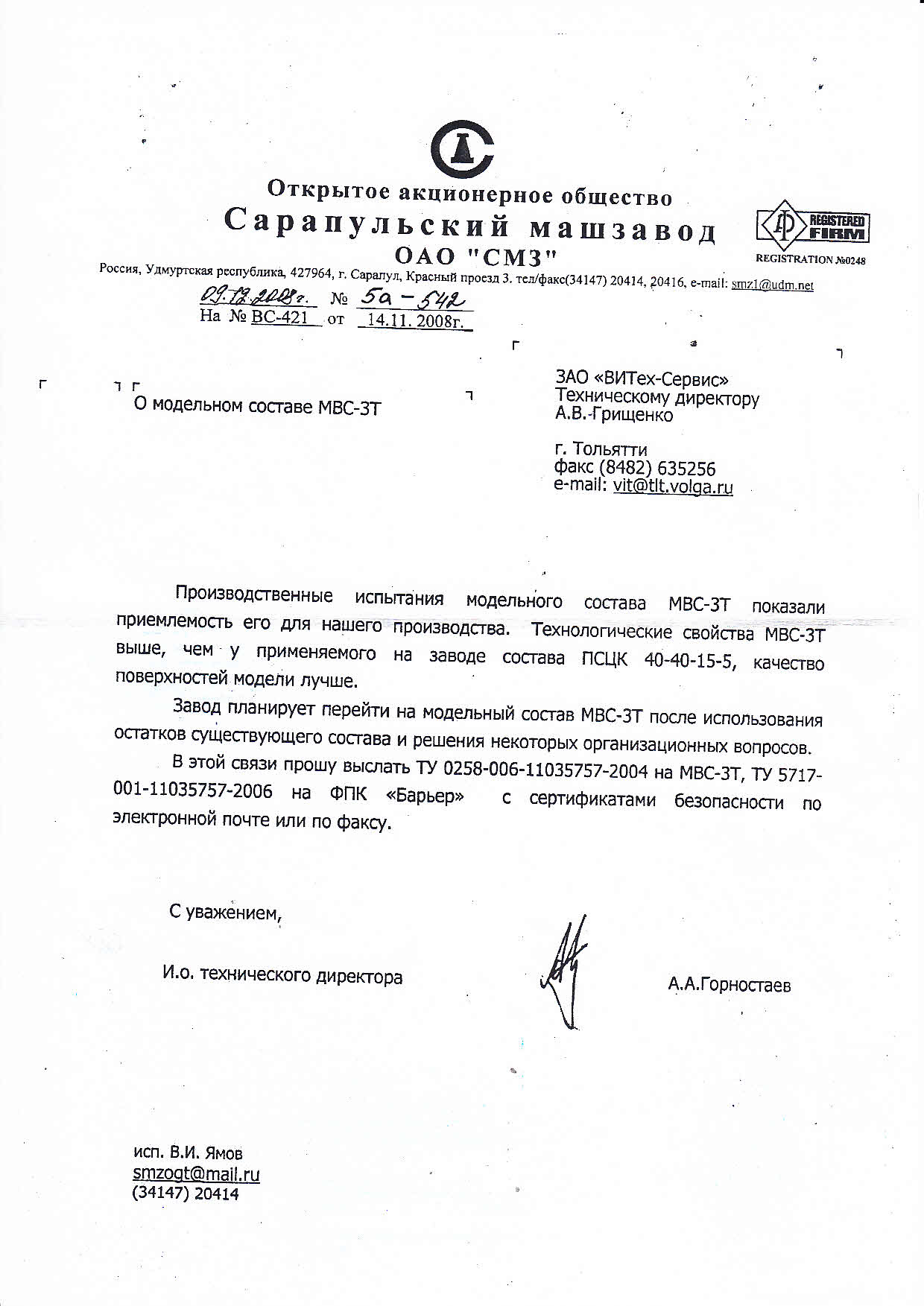

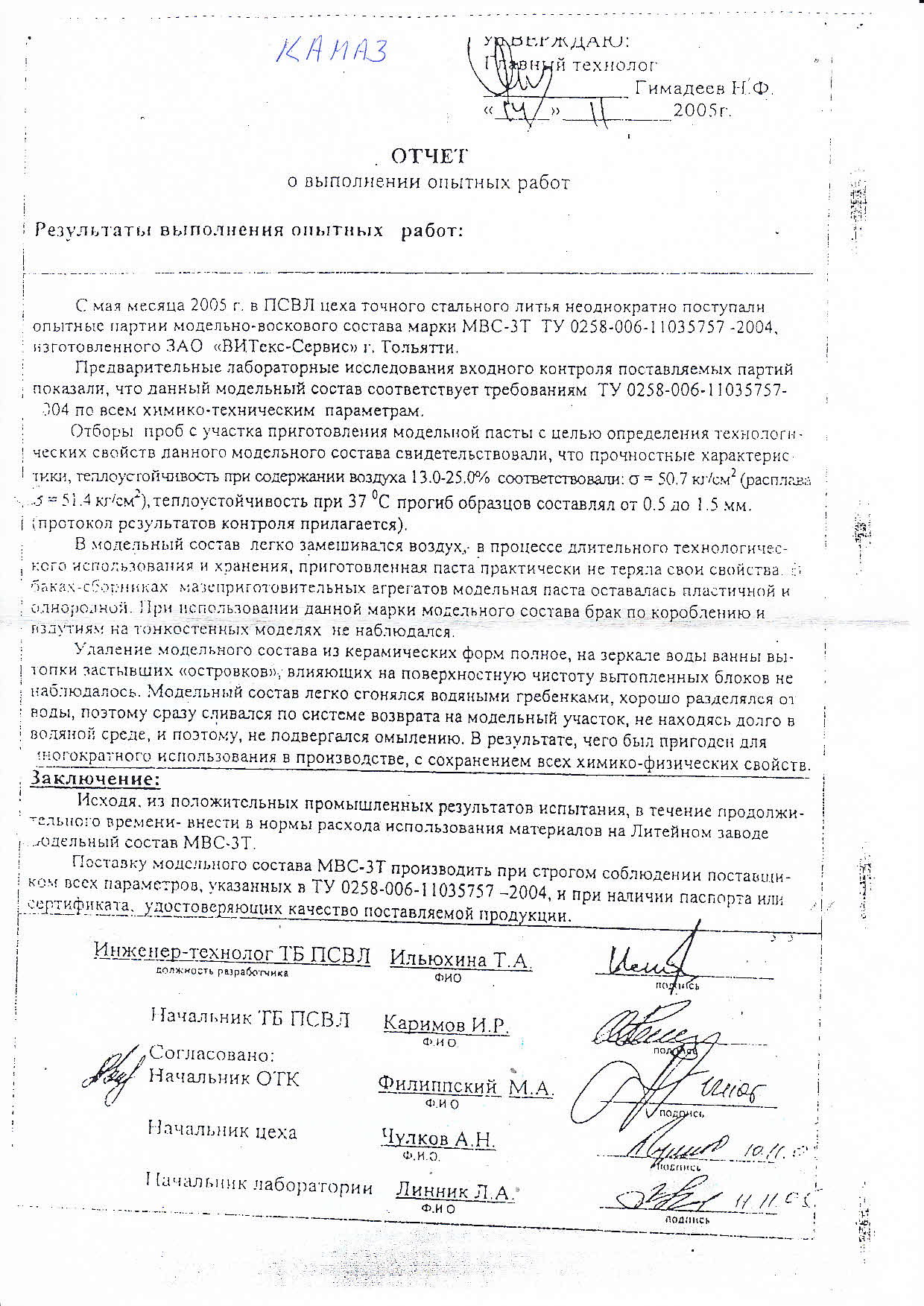

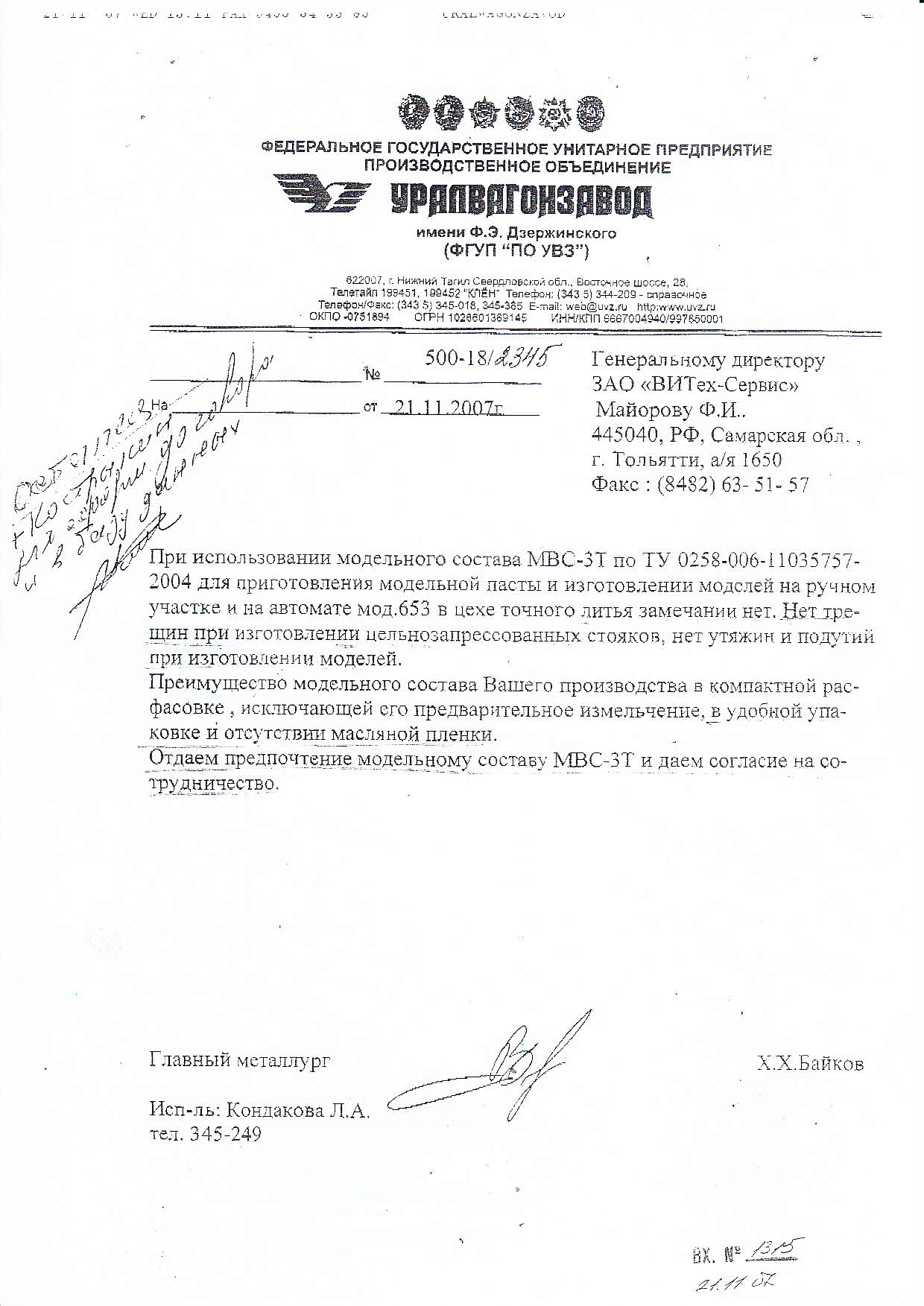

- Увеличивается количество оборачиваемости модельной массы
- Уменьшается брак моделей
- Сокращается расход массы на 1 шт. годных отливок на 10-15%
- Улучшается стабильность геометрической точности моделей при повышенных температурах
- Сокращаются потери модельной массы при её вытопке
- Повышается трещиноустойчивость, твердость моделей
- Уменьшается насыщение водой модельной массы
- Улучшается чистота поверхности (глянцевая)

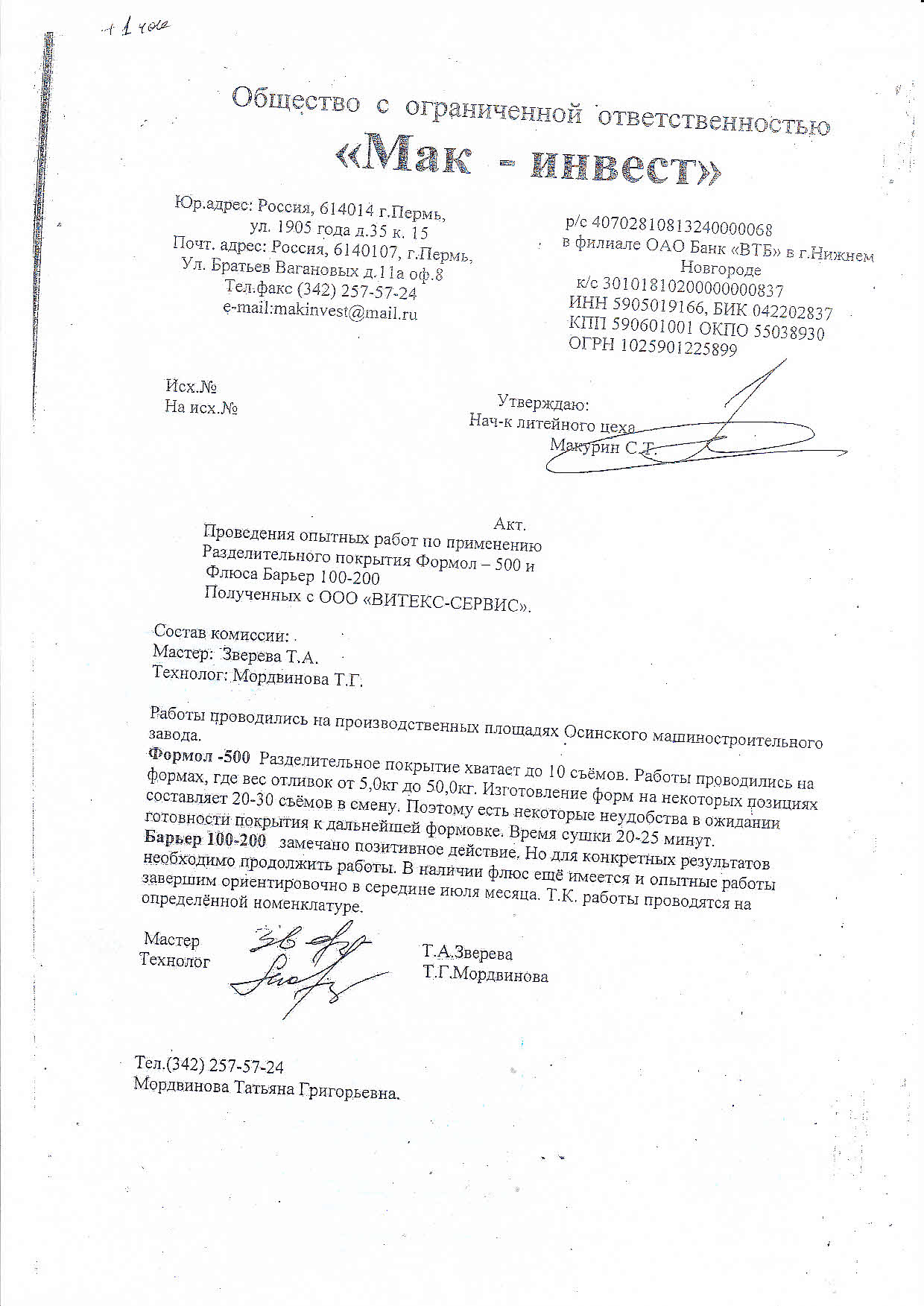

- Отличная разделяющая способность.
- Эффективная защита металлической модельной оснастки от коррозии, за счет введения в состав материала специальной блокирующей антикоррозионной присадки.
- Способность упрочнению формы и уменьшению вероятности смыва формовочного материала.
- Улучшается качество отливок.
- Получается качественный четкий плотный отпечаток без подрывов.
- Уменьшается литейный брак по засорам и шлаковым включениям.
- Снижается газо и дымовыделение.

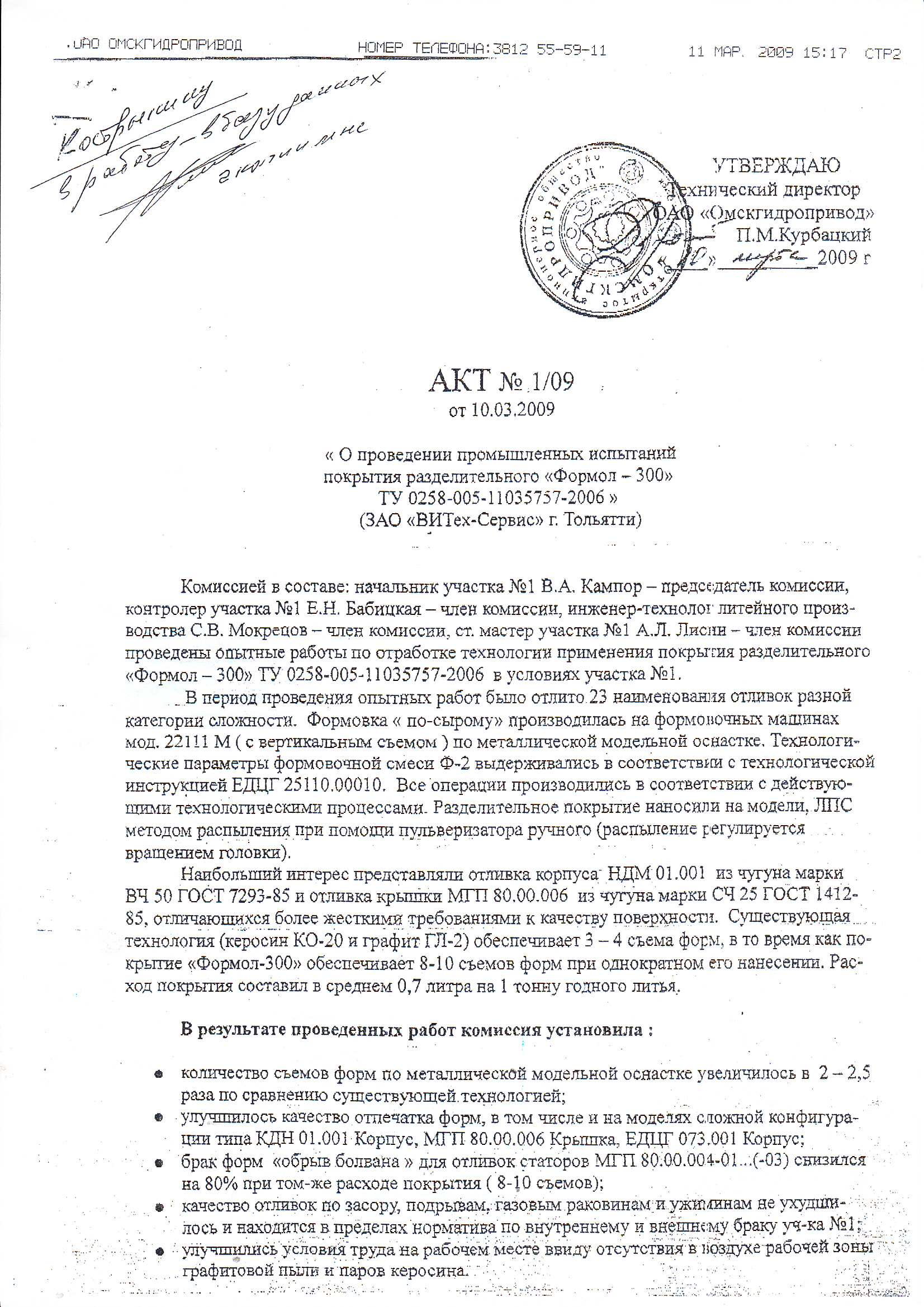

- Обладает хорошими разделительными свойствами и обеспечивает большее количество съёмов при одном нанесении.
- Низкое накапливание на модели – меньше чистка и влияние на точность размеров.
- Имеет хорошую адгезию, т.е. требует меньшего количества нанесений.
- Улучшается качество отливок.
- Получается качественный четкий плотный отпечаток без подрывов.
- Уменьшается литейный брак по засорам и шлаковым включениям.
- Повышается производительность формовки.
- Снижает либо исключает образование пригара
- Уменьшает образование газовых раковин
- Дает высокую огнеупорность
- Улучшает качество отливок
- Уменьшает литейный брак по раковинам, засорам, просечкам, ужиминам
- Значительно снижает трудоёмкость финишных операций обработки отливок по устранению пригара
- Краска быстросохнущая и воспламеняемая равномерное нанесение на поверхность форм и стержней
- Глубина проникновения красок в стержень (форму) - до 3 мм в зависимости от марки краски.
- Толщина мокрого слоя краски – до 0,5мм.
- Равномерное нанесение на поверхность форм и стержней с минимальным риском появления подтеков.
- Эффективно устраняет пригар на поверхности отливок и способствует облегчению выбивки литых заготовок из формы.
- Обладает высокой кроющей способностью и адгезией к стержням и формам.

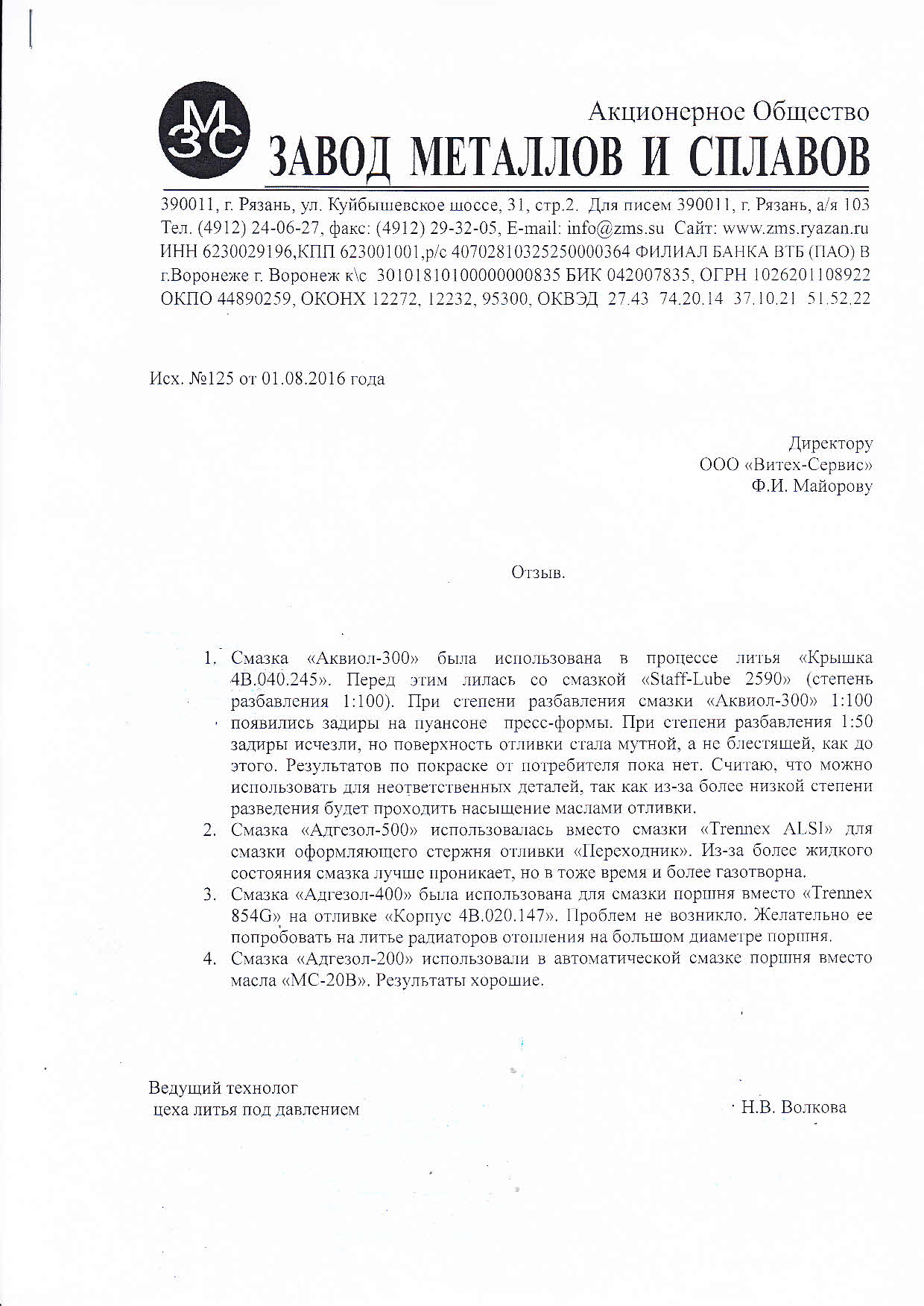

- Улучшается качество отливок.

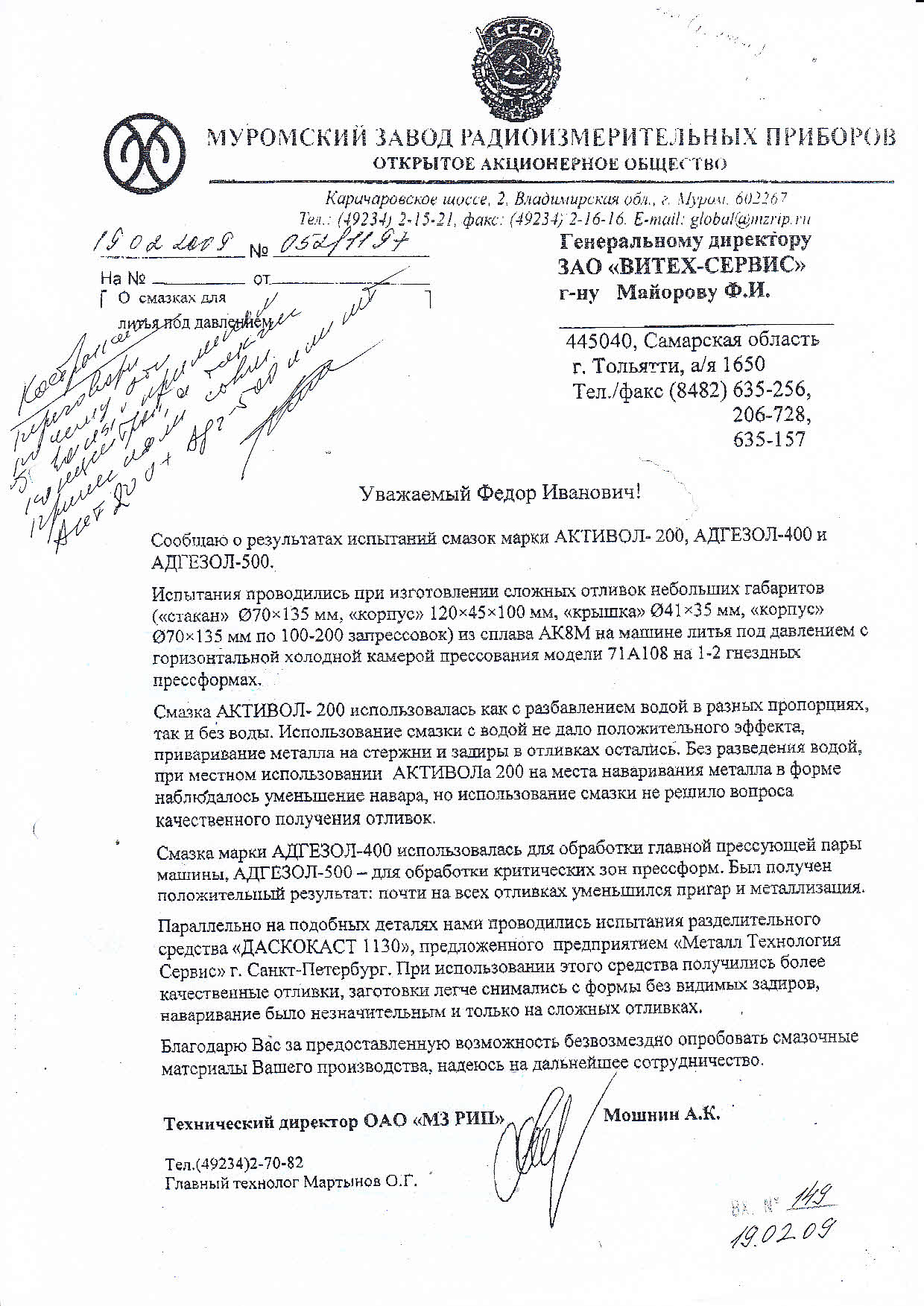

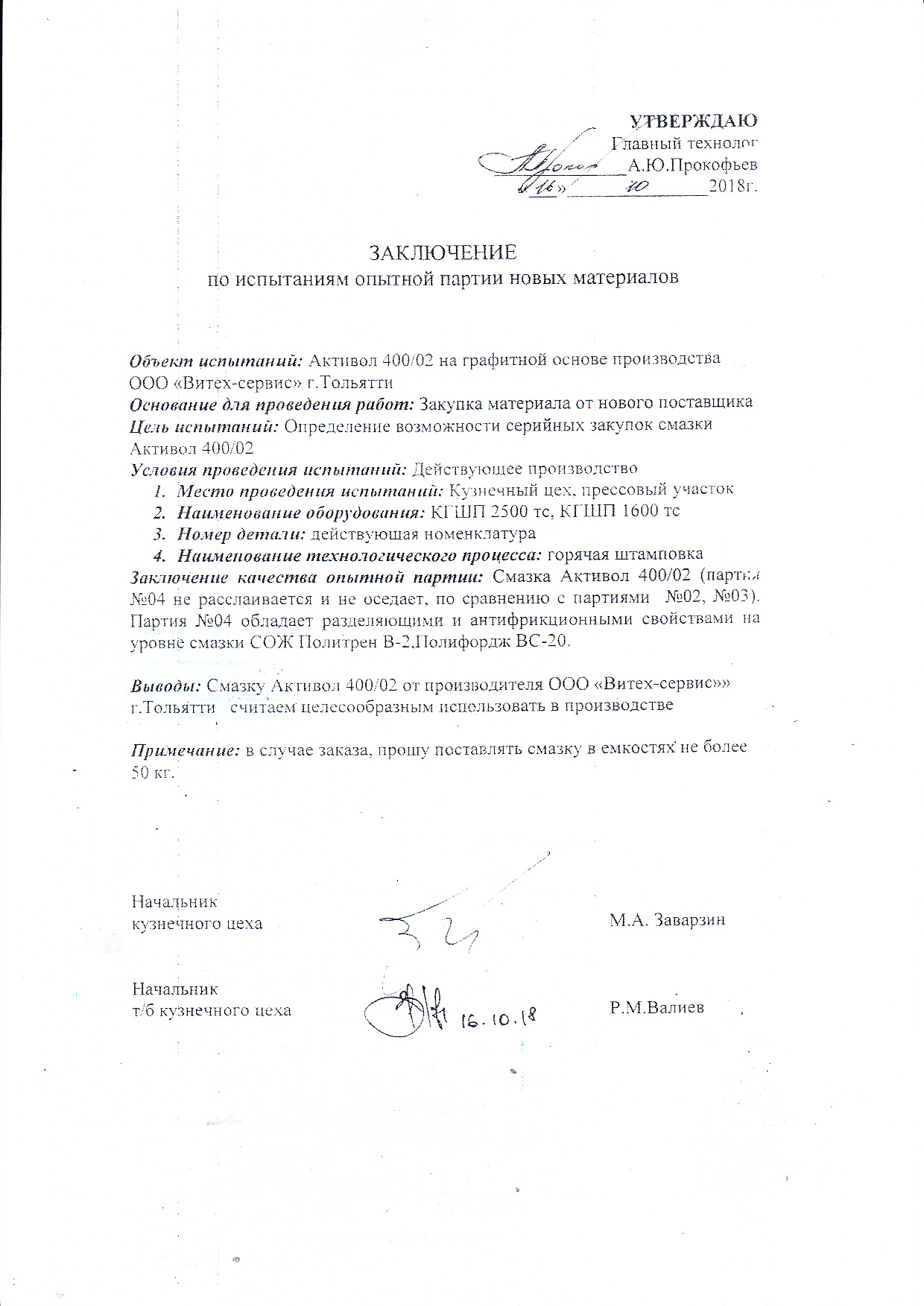

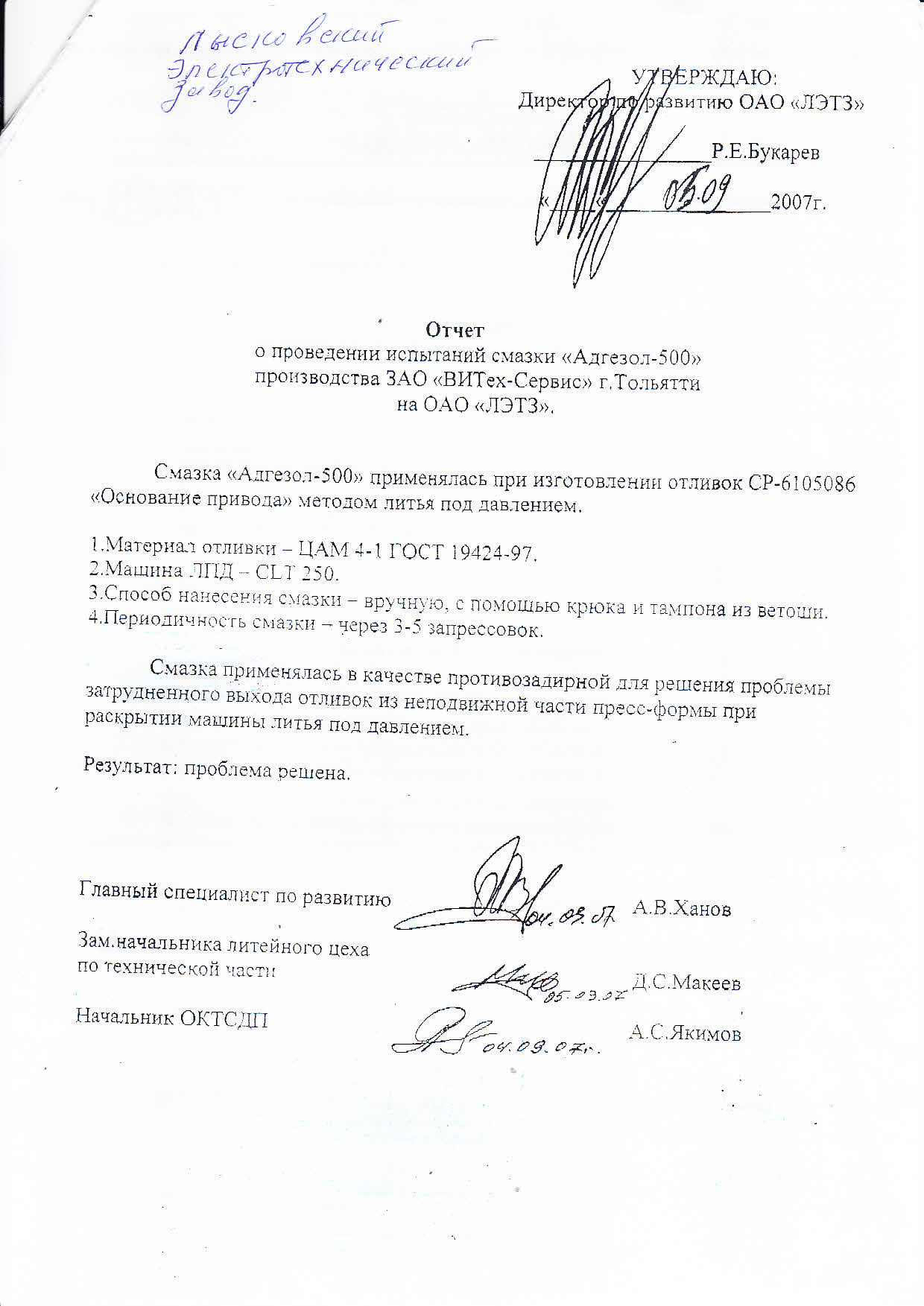

- Отличная разделяющая и смазывающая способность.
- Эффективная защита пресс-форм от коррозии.
- Улучшает качество поверхности отливок.
- Исключает привар и залипание отливок сложной формы к формобразующим частям пресс-форм.
- Увеличивается срок службы пресс-форм камер прессования и поршней.
- Уменьшает литейный брак.
- Уменьшается общая культура и чистота на производстве.
- Снижает затраты по сравнению с аналогичными смазочными материалами при идентичных условиях применения до 50%.
- Отличная разделяющая и смазывающая способность.
- Эффективная защита пресс форм от коррозии.
- Превосходное качество поверхности отливок.
- Снижение газо и дымообразования.
- Уменьшается литейный брак по газовым раковинам, неспаям, и чистоте поверхности отливок.
- Улучшение извлекаемости отливки из формы.
- Снижает либо исключает привар и залипание отливок сложной формы к формобразующим частям прессформ.
- Повышение срока службы пресс-форм.
- Высыхает без растрескивания слоя, даже в случае его большой толщины.
- Размер частиц наполнителя обеспечивает очень хорошую газопроницаемость.
- Хорошая эластичность образовавшегося слоя (покрытия) предотвращает появления каких либо трещин, при переноски или вставки в форму окрашенных моделей.
- Во время заливки обеспечивает необходимую термическую стабильность, отличные антипригарные характеристикам в сочетании с хорошей газопроницаемостью.
- важнейшим свойством является способность к поглощению (впитыванию) жидкой фазы EPS в процессе термодеструкции
- Палета 1200х800 мм
- Безвозвратный евро-поддон
- Кассетирование высотой 60-80 см
- Стрейч-пленка и степлинг-лента
- Поддон с продукцией 400-500 кг
